门禁直连语音报名模块上市

一、 特性
          带485接口的门禁控制器支持本设备。

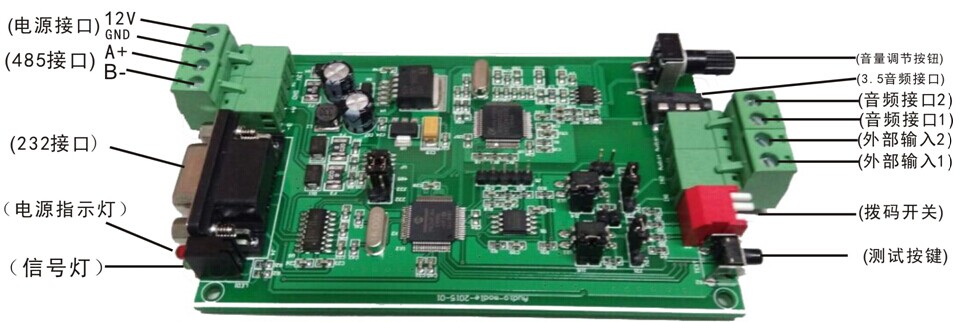

          标准485和RS232通信接口连接主机，输出语音播报，现场播报刷卡或者报警事件。直接驱动喇叭。
          两路开关量输入控制。
          六个发声人选择，音量和说话语速可调。
         可应用在安防报警、语音提示、广告播放等各种工业、安防、以及其它民用领域。

二、  技术参数：
1.      输入电压范围  ：DC12V
2.      通信方式      ：485或RS232
3.      喇叭额定功率  ：4Ω3W（4R）
4.      电路板尺寸    ：123*70*16mm

三、  使用说明：
a)    地址设置、开关量有效电平设置、通信方式选择
1.   每个模块有一个地址，地址由拨码开关按键1和2配置。模块会应答地址相同的指令，对地址 不同的指令忽略，共4个地址，地址设置如下。拨码开关的按键3备用，可拨在任意位置。

拨码位
1	OFF	ON	OFF	ON
2	OFF	OFF	ON	ON
地址	0	1	2	3

   拨码器目前功能为：选择不同的语音输出内容，详见附件！

2.   开关量输入电平高低设置如下（通过跳线帽设置）

     表示IN1和IN2接高电平（12V）        表示IN1和IN2接低电平（GND）
     时触发语音播报                        时触发语音播报

3.   通信方式选择

     表示选择232通信                    表示选择485通信

b)    开关量输入控制
IN1触发时播报“欢迎光临”。
IN2触发时播报“请慢走”。（播报内容也可定制）

c)    485或者RS232控制
1.   可通过接收命令播报内部的固定语音 ，如下：“测试语音”、“请开门”、“请关门”、“请慢走”、“欢迎光临”、“你好”、“注意安全”、“注意脚下”、“您好”。
 有效刷卡提示：正常通行
无效卡提示：无效证件
非法闯入提示：请出示证件(具体语音播报内容需提前定制或者通过拨码选择预设的语音)

2.   可通过接收命令播报报警铃声（81种可选择）或者播报铃声+事件提示音。
3.   配合门禁控制器使用可播报刷卡语音，如“有效卡”、“无效卡”、“卡加密码”、“进门超时”等50句专业门禁语音。
4.   可通过接收命令播报事件语音，播报姓名+事件，如 张三欢迎光临。
5.   可通过接收命令随意播报任何语音。（详细命令见我司提供的485语音合成模块通信协议）。

四、  注意事项：
1.   先接好其他线，最后再接电源线，上电前确保输入输出无短路现象。
2.  本语音模块供电电压范围为DC12V，超过电压范围可能会烧坏。
3.  喇叭的线长最好不要超过5M。
4、喇叭如果用的是耳机头，切记不可带电插和拔，容易烧毁IC

语音模块说明书结尾！


附件：

目前语音播报内容如下，用户可以根据需要，通过语音模块上的拨码器选择需要的语音播报内容：

编码0进：姓名+进门  、出：姓名+出门  拨码：“1、2、3均上”
编码1进：欢迎光临 、 出：谢谢光临  拨码：“1下2和3上”
编码2进：姓名+进闸  出：姓名+出闸  拨码：“1和3上2下”
编码3进出： 刷卡成功  拨码：“1和2下3上”
编码4进出：有效卡或无效卡、无效时区（和软件记录同步）拨码：“1和2上3下”
编码5进：欢迎光临、出：请慢走  拨码：“1和3下2上”
编码6进出：有效证件，谢谢；拨码：“1上2和3下”

注意：启用语音输出功能，要求控制器门参数编辑中“双向检测”一定要打勾！
