企业一卡通系统解决方案

时间:2013-06-13 11:31  来源:未知   作者:门禁系统   点击:
导读:在智能建筑工程中应用一卡通系统,目前已经覆盖了人员身份识别、员工考勤、电子门禁、出入口控制、电梯控制、车辆进出管理、员工内部消费管理、人事档案、图书资料卡和医疗管
一、系统概述
1.系统概述
近年非接触式IC卡“一卡通”技术正广泛应用于社会的各个领域,在智能化建筑领域也不例外。澳普公司近几年来通过对“一卡通”技术的开发应用以及智能建筑工程的实践,深感一卡通技术的应用对于智能大厦、智能小区、校园管理有着强烈的推动作用。首先,该技术扩展了智能化系统集成的应用范围,不但可以实现一卡通系统内部各分系统之间的信息交换、共享和统一管理,而且可以实现一卡通系统与建筑物各子系统之间的信息交换,统一管理和联动控制。其次,一卡通技术增强了整个建筑物的总体功能。在智能建筑工程中应用一卡通系统,目前已经覆盖了人员身份识别、员工考勤、电子门禁、出入口控制、电梯控制、车辆进出管理、员工内部消费管理、人事档案、图书资料卡和医疗管理、电话收费管理、会议电子签到与表决和保安巡更管理等等。由此可见,一张小小卡片,已经渗透到了企业管理、物业管理和校园管理的各个环节,使得各项管理工作更加高效、科学,为人们日常的工作和生活带来便捷和安全。
2.系统种类
系统一般将IC卡作为系统使用卡,IC卡分为接触式和非接触式,接触式卡片存在着操作慢、环境适应性差、可靠性欠佳等问题,这此先天不足限制了它们在一些重要领域应用。九十年代中期出现的非接触式IC卡,以其独有的非接触读卡方式、独有的恶劣环境适应能力、优良的电气和机械特性、极高的安全性,受各界用户的青睐,而且将逐渐取代现有的接触式IC卡,成为应用最为广泛的主流卡。
系统根据使用非接触式IC卡的种类不同分为以下三种:
射频加密卡(RF  ID)系统
射频卡的信息存取是通过无线电波来完成的,主机与射频之间没有机械触点。其内嵌芯片除了存储单元、控制逻辑外,增设了射频收发电路。如HID﹑Indala﹑Ti﹑EM等。
射频存贮卡(RF  IC)系统
射频存贮卡也是通过无线电波来存取信息。它是在存储卡基础上增加了射频收发电路。如Mifare﹑Legic等。
射频CPU卡(RF  CPU)系统
射频CPU卡同样是通过无线电波来存取信息。它是在CPU卡的基础上增加了射频收发电路。
非接触式IC卡由于采用射频技术,没有较统一的标准,市场上存在不同品牌、不同频率的卡片。这些卡片主要分为只读卡(只有一个ID编号,称ID卡)如: MOTOROLA、HID、TI、EM等,和读写卡(具有存储空间,称存储式IC卡)如:MIFARE等。随着网络的飞速发展和日趋成熟稳定,在智能大厦、智能小区、校园管理等这种局部“一卡通”系统中采用哪种类型的卡已变得不再重要,因为所有数据信息都在系统数据库中得到可靠保存。因此,采用何种卡来实现“一卡通”可由用户根据各卡特点并结合自己需求自由选择,这些特点包括:读卡距离远近、卡片厚薄、价位高低、是否具有存储空间等来决定。鉴于本系统的特点,系统中将采用  RF  IC卡.
3.系统的一般构成
系统由以下系统构成:

⑴子系统构成
选择感应卡门禁系统
⑵系统网络构成
该系统网络结构由两部分组成:实时控制域和信息管理域。低速、实时控制域采用传统的控制网RS-485控制网络作为分散的控制设备、数据采集设备之间的通信连接;各智能卡分系统的工作站和上位机则居于系统的高速管理信息域,这里涉及了大量的数据传递,可满足各种管理的需要,构造了高级的数据网络环境,系统主干采用路由器、主干光缆或电缆,双绞线连接局域网和广域网。
⑶系统的数据处理方式
应用程序接受用户的输入,各智能卡应用设备读写器读取用户卡的信息,应用程序执行相应语句完成对服务器端的数据库访问,对数据进行转换和操作,然后将执行结果返回客户端,完成相应的管理或控制。
二、客户对门禁考勤系统项目的要求
1.客户现状
新装修办公区,对门禁系统有相对较高的应用要求。
2.对系统项目的要求
出入口控制系统要求:
受管制人员进门时进行刷卡。控制中心的电脑显示该人员进出情况。显示信息姓名、性别、卡号、进出时间等信息。对非法闯入者、门未关好或者是在接收到其他的报警信号时监控设备将自动开始录像工作,记录前后五秒钟不正常的情况。
三、设计依据
《智能建筑设计标准》(DBJ08-47-95)
《商用建筑线缆标准》(EIA/TIA-569)
《民用建筑电气设计规范》(JGJ/T16-92)
《工业电视系统工程设计规范》(GBJ115-87)
《电气装置安装工程施工及验收规范》(GBJ23-90,92)
《民用闭路监视系统工程技术规范》GB50198-94)
《安全防范工程程序与要求》(GA/T75-94)
四、各子系统设计
1.出入口控制系统
⑴系统概述
门禁控制系统又称出入口控制系统,是对建筑物内外正常的出入通道应用感应卡识别技术进行的智能化管理.感应卡门禁考勤系统正是计算机信息技术在楼宇现代化综合管理和自动控制方面的发展和应用.系统运用计算机网络技术,通讯技术,测控技术,高智能微电子技术和机电一体化技术为楼宇建筑出入通道提供了全新高效的管理体系,最大的发挥了人力,物力,资源,空间的效能.该系统还可以控制人员在楼宇内相关区域的行动.系统采用电子门禁控制,解决了认为疏忽,钥匙的丢失,被盗和复制等传统保安防范存在的问题.每个用户持有独立的密码信息,可以通过软件系统建立或取消其使用权,增加或减少使用权,为防范从正常通道的侵入提供了保证,同时还可以在员工上下班集中的通道口,以员工佩带的员工卡在门禁控制点上的读写数据为基础,用计算机处理,实现考勤管理的自动化,解决了传统考勤机存在的记录不准确,员工以忘记打卡为由和自行更改打卡时间等作弊的问题,为企业的人事管理,薪金计算提供可靠依据.
标立门禁出入口控制系统采用目前国际上最为先进的网络结构,及时高效的处理错综复杂的控制信息,对功能局限,零散的控制单元集中控制管理,同时,各智能控制器又可分布式控制,在网络发生故障时仍能继续按照预先编制的程序进行监控和管理,使楼宇计算机控制系统更为完整和有效。基于WINDOWS95/98/NT平台的操作软件使管理一目了然,简便易行.系统在安全可靠,完善周到的基础上应用高新技术,创造出极具优势的性能价格比,使系统更加广泛的应用于电信、移动,银行,企业机关,公安司法部门以及各类智能大厦和智能住宅小区.
⑵设计要求
出入口控制系统技术要求:控制器
防死机设计
门禁控制器死机就像汽车发动机熄火一样,不管控制器设计的功能再强大,如果出现死机,控制器不能工作,任何功能都无法体现出来。如果在应用中出现死机,就意味该控制器控制的区域无法正常出入,甚至可能造成严重安全隐患和不可估量的损失。
继电器的容量
门禁控制器的输出是由继电器控制的,控制器工作时,继电器要频繁的开合,每次开合时都有一个瞬时电流通过。如果继电器容量太大,瞬时电流有可能超过继电器的容量,很快会损失继电器。一般情况下继电器容量应大于电锁峰值电流3倍以上。
控制器的保护
门禁控制器的元器件的电压一般为5伏,如果电压超过5伏就会损坏元器件,而使控制器不能工作,这就要求控制器的所有输入、输出口都有动态电压加载到控制器上而损坏元器件。
前端输入设备的自适应功能
因为不同的用户、不同的应用对门禁系统的输入设备要求不同,这就要求门禁控制器能兼容多种的前端输入设备(比如:支持Wiegand26Bit、Wiegand32Bit、Wiegand27Bit、ABA(第二轨道)、生物识别技术、指纹识别技术、感应式IC卡、密码键盘、水印磁卡等),并能自动检测输入前端。
管理软件的可靠性
一个高质量的门禁系统不仅需要高质量的控制器,还需要高可靠具有容错能力的管理软件支持。
售后服务应的两个方面
一是完善的技术支持体系,包括能够提供本土化的售前支持和售后技术支持;二是强大的后续研发能力,以保证产品具有可延续性和先进性。
⑶设计原则和依据
出入口控制系统(门禁系统)的设计原则:
门禁控制系统与人们的生命财产安全有着紧密的联系,也是保护人们生活和工作环境安全的第一道屏障。
⑷系统设计

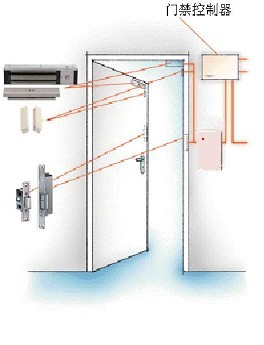

①系统结构
〖1〗中央计算机:
中央计算机担负着整个出入口控制系统各个子系统之间的协调控制和管理以及与其它计算机网络进行数据交换的任务,虽然出入口控制采用的是分布式控制技术,但是,长时间的停机或故障对各子系统之间的协调工作非常不利,特别是对一些实时性要求很高(如各种报警事件)的事件处理尤其需要中央服务器的支援。中央计算机采用Windows 2000/XP/Windows NT Server操作系统,SQL server数据库,也可根据需要采用其它操作系统和数据库。门禁专用管理软件.
〖2〗网络:
出入口控制实际上构成一个局域网,当然也可根据需要扩展至广域网。出入口控制的网络主干覆盖楼群中的各个大楼和大楼内的各个楼层,出入口控制主干网是一高速、高可靠性和高容错能力的局域网;高灵活性、可扩充性和良好的开放性是出入口控制主干网的又一基本特点,此外,其支持多种网络协议,可根据需要随时扩充和配置新的网络。
出入口控制采用总线以太网标准,网络通讯RS485、TCP/IP协议,网络传播介质为屏蔽或非屏蔽双绞线。出入口控制局域网可通过网络设备很容易地与其它局域网(如智能建筑中的OA网)和广域网(如INTERNET)互联,进行数据交换和共享以及远程访问。在较大型的出入口控制系统中将包含许多现场总线控制系统进行现场的分布式控制,如采用澳普公司的网络通讯转换器(TCP/IP)控制局域网.
〖3〗智能识别设备:
各种识别设备,如:各种磁卡、条码、智能卡读写器:S-485,Wiegand 26,ABA格式,为一卡通读写型智能识读设备,适于应用一卡通项目。
〖4〗智能卡:
在出入口控制系统中所采用的非接触式智能卡有:瑞士EM公司EM卡;荷兰PHILIPS公司的Mifare系列和Hitag系列、美国MOTOROLA公司、美国TI公司、HID公司的非接触式智能卡。其外型有标准卡片型和钥匙扣型。
〖5〗传感器:
出入口控制系统为了实现楼宇的自动化、智能化管理,在系统中采用了大量的传感设备。而传感设备作为出入口控制的“感知触觉神经”,在系统中起着重要的作用。出入口控制所采用的主要传感器有:按钮开关、磁簧开关、主动红外探测器、被动红外探测器、微波物体移动探测器、超声波物体移动探测器、侦光式移动探测器、视觉探测器、接近探测器、玻璃破碎探测器、振动探测器、烟雾感应器、各种气体感应器、温度传感器、湿度传感器、流量传感器、压力传感器、液位传感器等。
〖6〗执行器:
出入口控制最终是通过各种各样的执行设备来完成各种自动控制的。系统中所用到的执行设备主要有:用于出入口控制方面的:电控阴锁、电控阳锁、磁力锁、电控储能锁、电动锁扣、电动辊闸、电动道闸、电动门等;用于消防和防盗监控报警方面的:警笛、摄像机云台、电动喷淋、电动消防栓等;用于其它自动控制方面的执行器有:继电器、固态继电器、交流接触器、电磁铁、电磁阀、电动阀、电动机、变频器等。
〖7〗电源:
12V5A双路线性电源
12V5A专业开关电源
