不联网IC卡门禁授权管理系统使用手册

时间:2014-05-04 10:35  来源:www.cnaopu.com   作者:澳普   点击:
导读:本手册详细介绍不联网IC卡门禁授权管理系统软件使用,并提供Word文档的手册下载。
下载Word文档手册  下载不联网授权管理软件


操作流程

1、安装IC授权软件:双击IC不联网管理软件安装包,点“下一步”,完成安装。登录,默认用户名为admin, 密码为空(不填)
2、制作母卡(母卡只用来给控制器和发卡器授权):在发卡器上放置一空白 IC ,在软件中打开系统卡管理界面,输入授权密码(必须牢记),点击制作授权卡,完成母卡制作。同一管理系统中,
可以制作多张母卡,但母卡设置的密码必须相同。
3、发卡器授权:将母卡放在发卡器上面,打开系统卡界面,点击发卡器授权,提示设置成功即完成发卡器授权操作,每次打开软件或发卡器断开都必须对发卡器进行授权才能使用。
4、控制器授权:逐一给每个控制器通电然后用母卡刷卡授权(机号必须为127号时才能授权),授权操作就是用母卡在控制器感应区上刷一下,听到一声长鸣既授权成功。
5、设置机码:控制器上有一个拔码器,可以简单的把每一台控制器设置成1-127等不同的2进制的机码,设置机码的目的是为了达到发卡时区分权限的目的,也就是不同的卡可以开不同机码的控制器。机码的设置请参考不联网门禁控制器授权管理操作说明书。
6、登记控制器:在软件中控制器界面,在对应的编号上双击打开登记框,录入系列号,名称,地址机号,点确定保存。
7、设置权限:在软件中预定义权限管理界面,在空白处点右键,新增定义不同的权限,不同的权限选择能刷卡打开对应的某台控制器或某几台控制器。
8、制作专属卡:将一张空白卡放到发卡器上,在软件中系统卡界面,点击制作专属卡。
9、管理卡片:将制作好的专属卡放到发卡器上,在软件中卡片管理界面,左边空白处点右键,增加卡片对话框中,填写工号,姓名等信息,确定保存,选择增加的卡片点击左下角空白卡片注册完成卡片加密,然后在这个人员信息上点右键,选择发卡权限,打开对话框,选择预设好的权限(也可启用单独设置权限、有限期、刷卡次数),点右上边的写入权限按钮,完成授权。

现在拿此用户卡就可以刷开对应授权机号的控制器了。


不联网授权发卡步骤分解:

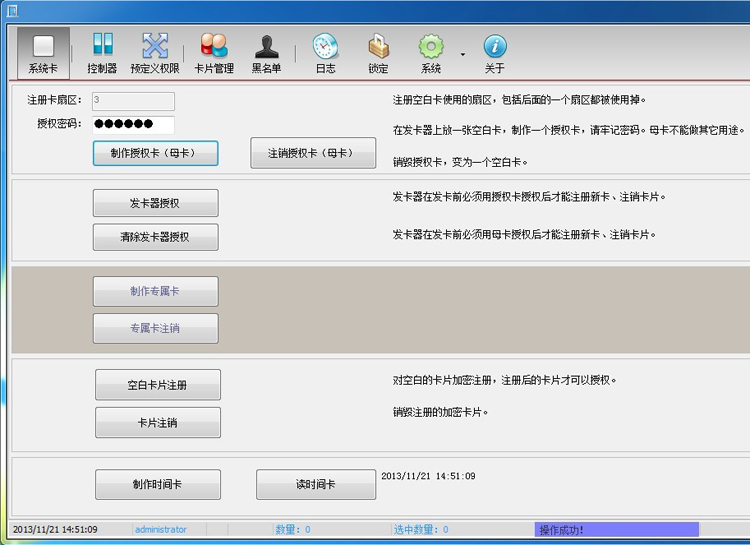

第一步  制作母卡
注意:一个项目最少需要制作一张母卡,如果需要多张,则必须密码相同,母卡不能做其他用途』
1、 连接发卡器到电脑USB上。
2、 在发卡器上放一张空白IC卡。
3、 打开系统卡界面,在授权密码里面输入6位密码。『请牢记密码』
    注:默认密码为:888888或123456;用户在制作母卡时,为了安全,最好自行设置密码。
4、 单击“制作授权卡(母卡)”,发卡器提示音出现,同时软件提示制作成功。


第二步  用母卡对控制器授权注意:控制器必须用母卡授权才能使用,授权时机号必须为127。)
1、 把控制器连通电源(注意:红线接电源+12V,黑线接电源负极)
2、 把控制器上拔码开关全拔为ON状态(即机号为127)
3、 用母卡在控制器上刷一下,控制器会长鸣一声,即对控制器进行授权完成
4、 将机号127改成你所需要设置的机号,才能进行登记录入,然后安装

第三步  控制器管理
1、 在软件主界面,点选“控制器进入控制器列表界面

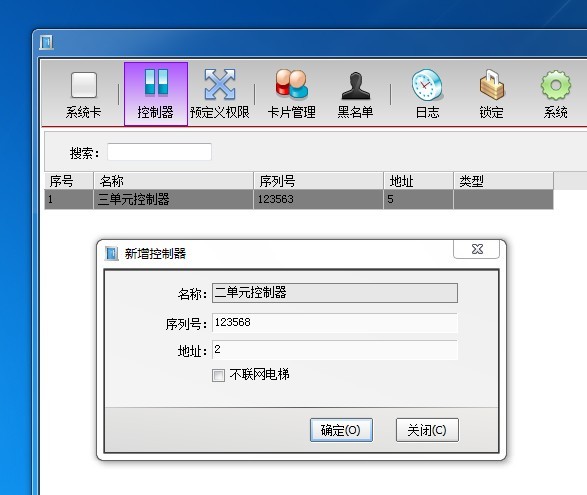

→在空白界面上点右键,选择”增加”打开新增控制器对话框,如图:

名称:输入“二单元控制器”(客户根据门禁安装位置进行定义)
录入默认序列号:123568(注:此序列号建议输入控制器上出厂标贴号码)
地址机号:此机号要与每一台控制器拔码设置同步登记,也就是拔码是多少号,这里就登记多少号,
如:把一台控制器(已用母卡授权过的),安装于二单元楼出入口,把它定义为2号机,机号就输入“2”。(见机号设置说明,进行拔码)
        → 点“确认”即完成一台控制器登记;有多少个门禁控制器依次操作进行定义。
[备注]:控制器需把机号拔到127上再用母卡授权,然后更改机号参数;相同的机号具有相同的控制。


第四步  权限管理(定义开门权限)
1、 点选“定义权限”,打开权限管理界面。
2、 软件自带一个ALL Door权限,但这个权限并没有选择要打开的控制器。如果要使用此权限,双击打开,在权限明细对话框中勾选定义此权限能开启的控制器,确定保存即可。如要定义其他更多权限,请进行下面操作。
3、 在空白处点右键,选择“增加”。在弹出的权限编辑框中填写相关信息:
名称:填写权限名,要便于记忆识别和分类查询
级别:权限对应的不同级别的用户卡片
普通卡:可以设置权限打开某个或某些控制器的用户卡,可以设置截卡日期和刷卡次数
通卡: 可以打开所以控制器的管理卡
无有效期卡:没有截止日期的用户卡
有效期:设置此权限的有效期时间,即用户卡的使用截止日期
启用次数:如选择此项并填写次数,此权限就受此处设置次数的限制,超过刷卡次数,刷卡将无效
选择控制器对应的门:点击控制器编号前面选择方框□,选中后方框中会有一个绿色的小勾

权限设置例一:能够打开所有控制器的权限,相当于通卡。



权限设置例二:能打开一单元和二单元的权限

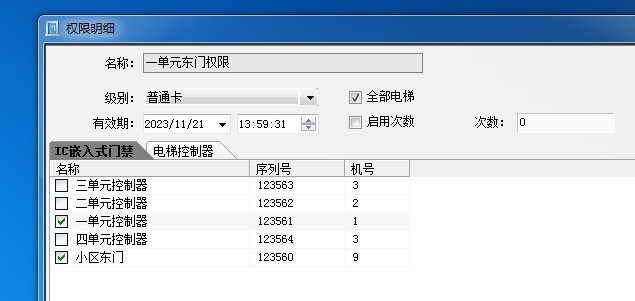

权限设置例三:能打开小区东门和一单元的权限


说明:某一权限就是指能开若干(一个或多个或全部)门的权力

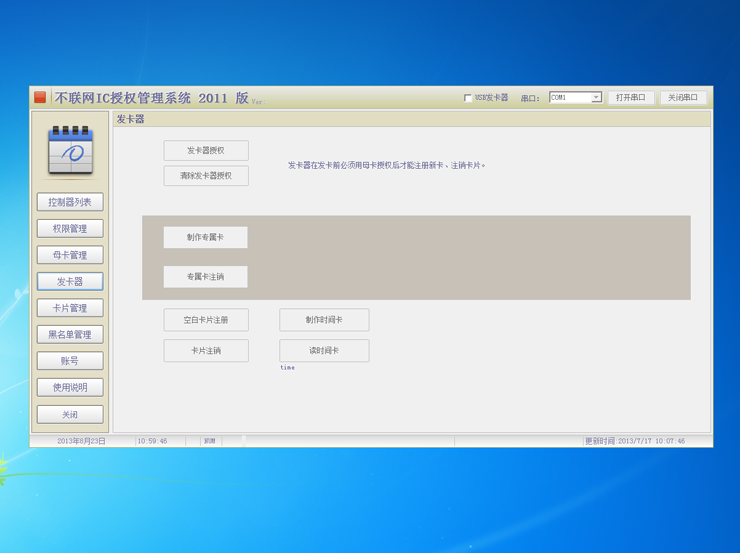

第五步  发卡器授权
把母卡放在发卡器上,打开软件系统卡界面点击“发卡器授权”,提示成功后拿开母卡,授权完成。
注意:只要发卡器没有断电,只需要给发卡器授权一次,后面的操作均无需再对发卡器授权。如果发卡器断电过,就必须对发卡器进行授权操作。

第六步  制作专属卡
1、 在发卡器上面放一个空白的IC卡
2、 打开系统卡界面,点击“制作专属卡”,提示成功后拿开,专属卡制作完成(只有制作成专属卡才能完成后面的卡片管理中的注册和授权。)

第七步 卡片管理
1、在发卡器上面放一张制作好的IC专属卡

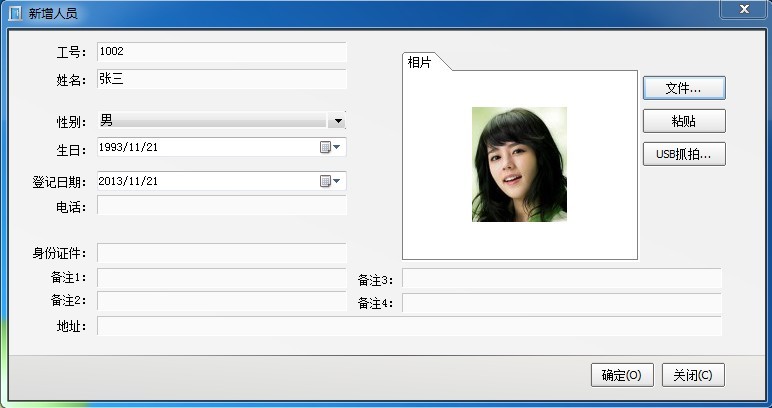

2、打开卡片管理界面,界面空白处,单击鼠标右键,选择“增加”,弹出新增人员编辑框:




工号:根据需要编制填写,最好有规律,易识别。
姓名:输入卡片用户姓名,或IC卡丝印卡号,为了便于后期管理,最好姓名和卡号都登记上去。
其他信息可以不填,也可以在后期去完善编辑;编辑人员信息,只需要双击列表中人员名称,打开编辑框即可操作。

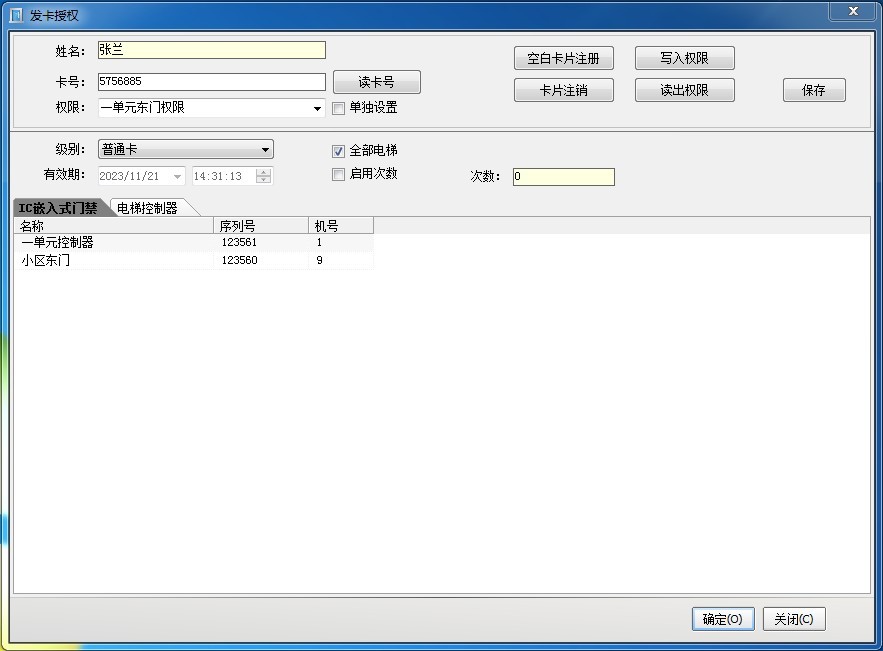

3、在人员列表中选择要进行授权发卡的人员信息上面点右键,选择发卡授权,打开发卡授权编辑框:


卡号:此号为每张IC卡自身ID号,可直接点右边“读卡号”直接读出
权限:选择已经预定义好的权限,也可以选择“单独设置”权限,单独设置时,需重新选择卡级别、设置有效期和启用刷卡次数功能。
级别:权限对应的不同级别的用户卡片
普通卡:可以设置权限打开某个或某些控制器的用户卡,可以设置截卡日期和刷卡次数
通卡: 可以打开所以控制器的管理卡
无有效期卡:没有截止日期的用户卡
有效期:设置此权限的有效期时间,即用户卡的使用截止日期
启用次数:如选择此项并填写次数,此权限就受此处设置次数的限制,超过刷卡次数,刷卡将无效
选择控制器对应的门:点击控制器编号前面选择方框□,选中后方框中会有一个绿色的小勾

→点“确认”即完成一个用户的发卡授权;
4、单击卡片管理界面左下角“空白卡片注册”,提示成功。(空白卡注册就是对专属卡对应扇区进行加密处理)
5、点击界面下面的 “写入权限”按钮, 提示成功完成授权
依照以上操作,对所有卡依次进行登记授权操作。授权后的卡就可以刷开对应授权的门。

第八步  注销卡
在母卡对发卡器已授权的前提下操作。
一、  注销母卡
母卡放到发卡器上,打开“系统卡”管理界面,点击“注销授权卡(母卡)”,提示成功完成母卡注销
二、  注销用户卡
1、把母卡拿开
2、在发卡器上面放上需要注销的卡
3、打开“系统卡”界面或“卡片管理”界面,单击“卡片注销
说明:注销后的卡可以重新注册使用;母卡和用户卡注销必须在该母卡授权的发卡器上操作才能完成。

第九步  增加黑名单
在母卡对发卡器已授权的前提下操作
1、在“卡片管理”界面中人员列表中选择要加入黑名单的人员,点右键,选择在“转黑名单
2、在发卡器上面放上用来装载黑名单的专属卡
3、打开“黑名单”界面,点击右边的“空白卡注册”按钮,完成黑名单卡注册。
4、选择左边列人员信息表中需要加入黑名单卡的人(选择最多5个黑名单),单击右边“写入黑名单卡”按钮,完成黑名单卡写入操作
5、装有黑名单的卡到每个控制器上刷卡,有声音提示即可,操作后这些黑名单卡将不能再打开控制器

第十步  删除黑名单
在母卡对发卡器已授权的前提下操作
1、在发卡器上面放上用来装载黑名单的专属卡
2、打开“黑名单”界面,选择需要取消的最多5个黑名单的卡号,单击右边“取消片中黑名单”按钮
3、装有需要取消黑名单的卡到每个控制器上刷卡,有声音提示即可
4、打开“黑名单”界面,选择要取消的黑名单,右键选择“恢复白名单


【技术说明】
注册卡片会使用2个扇区的空间,母卡管理界面可以看到使用的扇区号,包括其后面一个扇区都会被使用。
如果使用专属卡功能,还会再使用该扇区号的前面一个扇区,也就是要占用一共3个扇区。

声音提示
无效卡:提示3声
有效卡:提示2声
未注册卡:提示3声,第一声较长
黑名单:注销成功长声,注销不成功为4声

附件
8位拨码器对照表(第8位与拔码无关,只用来控制开门时间)

地址 编码 地址 编码 地址 编码 地址 编码
1 1 36 36 71 1237 106 2467
2 2 37 136 72 47 107 12467
3 12 38 236 73 147 108 3457
4 3 39 1236 74 247 109 13467
5 13 40 46 75 1247 110 23467
6 23 41 146 76 347 112 567
7 123 42 246 77 1347 113 1567
8 4 43 1246 78 2347 114 2567
9 14 44 346 79 12347 115 12567
10 24 45 1346 80 57 116 3567
11 124 46 2346 81 157 117 13567
12 34 47 12346 82 257 118 23567
13 134 48 56 83 1257 119 123567
14 234 49 156 84 357 120 4567
15 1234 50 256 85 1357 121 14567
16 5 51 1256 86 2357 122 24567
17 15 52 356 87 12357 123 124567
18 25 53 1356 88 457 124 34567
19 125 54 2356 89 1457 125 134567
20 35 55 12356 90 2457 126 234567
21 135 56 456 91 12457 127 1234567
22 235 57 1456 92 3457
23 1235 58 2456 93 13457
24 45 59 12456 94 23457
25 145 60 3456 95 123457
26 245 61 13456 96 67
27 1245 62 23456 97 167
28 345 63 123456 98 267
29 1345 64 7 99 1267
30 2345 65 17 100 367
31 12345 66 27 101 1367
32 6 67 127 102 23467
33 16 68 37 103 12367
34 26 69 137 104 467
35 126 70 237 105 1467

对应数字拨到NO,其他不动。
